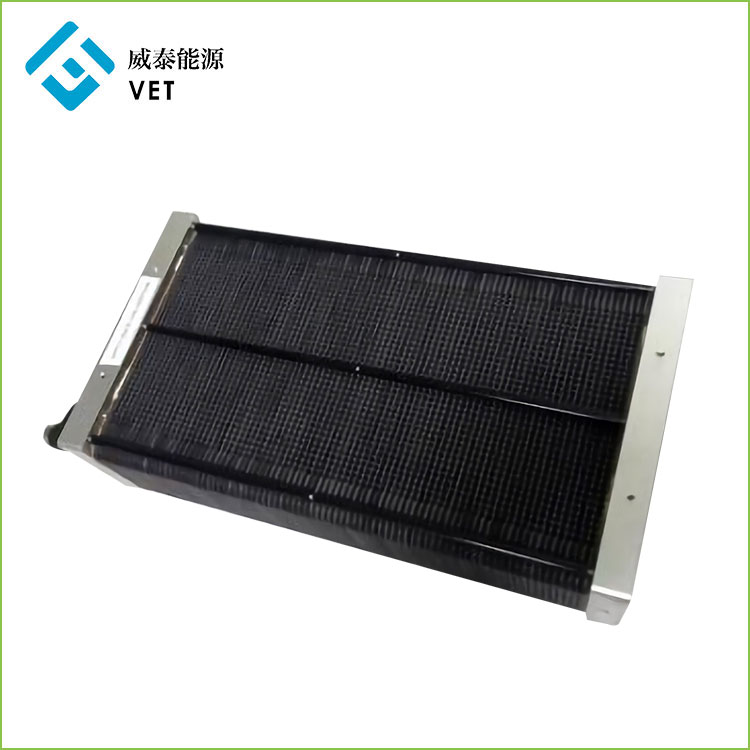

Stos ogniw paliwowych chłodzonych powietrzem o mocy 2500 W dla UAV

Vet Energy jest jednym ze słynnych chińskich stosów ogniw paliwowych chłodzonych powietrzem o mocy 2500 W dla producentów i dostawców UAV. Nasza fabryka specjalizuje się w produkcji stosu ogniw paliwowych chłodzonych powietrzem o mocy 2500 W dla UAV. Trzymamy się zasady orientacji na jakość i priorytetu klienta, serdecznie witamy Państwa listy, telefony i dochodzenia dotyczące współpracy biznesowej.

Wyślij zapytanie

Opis produktu

CHIVET jest jednym ze słynnych ChinStos ogniw paliwowych chłodzonych powietrzem o mocy 2500 W dla UAVproducentów i dostawców.

Ten stos wodorowych ogniw paliwowych do UVA charakteryzuje się gęstością mocy 861 W/kg.

Nasze lekkie moduły ogniw paliwowych UAV o dużej gęstości mocy pozwalają klientom ominąć ograniczenia tradycyjnej technologii akumulatorów, znacznie wydłużając czas i zasięg lotu drona, jednocześnie wytwarzając czystą energię prądu stałego w solidnej i lekkiej obudowie

Nasze moduły zasilania ogniw paliwowych dronów (FCPM) są idealne do szerokiej gamy profesjonalnych zastosowań komercyjnych, w tym inspekcji na morzu, akcji poszukiwawczo-ratowniczych, fotografii lotniczej i mapowania, rolnictwa precyzyjnego i innych.

2500W stos ogniw paliwowych chłodzonych powietrzem dla UAV

1. Wprowadzenie do produktu

„Ten stos wodorowych ogniw paliwowych do UVA charakteryzuje się gęstością mocy 861 W/kg.

„Praca na suchym wodorze i otaczającym powietrzu”

â€ Solidna metalowa, pełnokomórkowa konstrukcja â€

â€ Idealny do hybrydyzacji z baterią i/lub superkondensatorami

â€ Sprawdzona trwałość i niezawodność dla

â€ Wiele opcji konfiguracyjnych zapewniających modułowe i skalowalne rozwiązania

â€ Szereg opcji stosów, aby dopasować się do różnych wymagań aplikacji

â Niska sygnatura termiczna i akustyczna

„Możliwe połączenia szeregowe i równoległe”

Układ ogniw paliwowych chłodzonych powietrzem o mocy 2500 W

System ogniw paliwowych obejmuje: stos, jednostkę zarządzania energią, wentylator, elektrozawór, czujnik temperatury, temperatury i wilgotności Czujnik i oprogramowanie sterujące

Schemat układu ogniw paliwowych chłodzonych powietrzem o mocy 2,5 kW

Schemat struktury systemu ogniw paliwowych

2. Parametr produktu (specyfikacja)

2.1 Parametr stosu ogniw paliwowych chłodzonych powietrzem 2500 W
Ten stos ogniw paliwowych charakteryzuje się gęstością mocy 950 w/kg. Może być używany w lekkich aplikacjach o niskim zużyciu energii lub w przenośnym źródle zasilania. Niewielki rozmiar nie ogranicza go do małych zastosowań. W ramach naszej zastrzeżonej technologii BMS można łączyć i skalować wiele stosów w celu obsługi aplikacji o wysokim poborze mocy.

H-48-2500 Parametry
Parametry wyjściowe	Moc znamionowa		2500W
	Napięcie znamionowe		48V
	Prąd znamionowy		52A
	Zakres napięcia stałego		40-80V
	Efektywność		‰¥50%
Parametry paliwa	Czystość H2		‰¥99,99%ï¼ˆCOï¼–1PPM)
	Ciśnienie H2		0,045ï½ž0,07Mpa
	Zużycie H2		31,4 l/min
Parametry otoczenia	Temperatura otoczenia podczas pracy		-5ï½ž35â„
	Wilgotność otoczenia podczas pracy		10%ï½ž95%
	Temperatura otoczenia przechowywania		-10ï½ž50â„
	Hałas		‰¤50 dB@3m
Parametry fizyczne	Stos FC	22,9 (dł.) * 23,5 (szer.) * 6,9 (wys.)	Stos FC	3.2 KG
	Wymiaryï¼ˆcm)		waga (kg)
	System	22,9 (dł.) * 24,1 (szer.) * 22,8 (wys.)	System	5 kg
	Wymiaryï¼ˆcmï¼‰		Wagaï¼ˆkgï¼‰	ï¼ˆw tym wentylatory i BMSï¼‰
	Gęstość mocy	673W/L	Gęstość mocy	861 W/KG
	według objętości		według wagi

Krzywa polaryzacji stosu 2,5 kW

2.2 Elementy układu ogniw paliwowych

2.2.1 Kluczowe komponenty pomocnicze (BMS) - System zarządzania ogniwami paliwowymi

Specjalny system zarządzania energią dla stosu UAV zasilanego wodorem może realizować zdalne sterowanie i pozyskiwanie informacji o systemie ogniw paliwowych. może to być inteligentna hybryda z baterią wtórną, a także ładowanie adaptacyjne dla baterii dodatkowej. Jest to podstawowa technologia w dziedzinie zastosowania baterii ogniw paliwowych.

2.2.1 Standardowe parametry systemu zarządzania ogniwami paliwowymi Chivet2022

Wydajność Wejście	Maksymalny prąd wejściowy na końcu FC		80A
	Maksymalne napięcie wejściowe na końcu FC		80V
	Maksymalny prąd wejściowy końcówki akumulatora hybrydowego		80A
	Maksymalne napięcie wejściowe końcówki akumulatora hybrydowego		80V
	Czterokanałowy koniec wejścia temperatury		-60℃-150℃
	Jednokanałowy koniec wejścia temperatury i wilgotności otoczenia		-60℃-150℃,RH30ï½ž100%
	Dwukanałowy koniec wejściowy ciśnienia		0-100 MPa
	Koniec odbioru sygnału impulsu dwukanałowego		Służy do pomiaru prędkości wentylatora lub pompy
Wydajność wydajności	Hybrydowy prąd wyjściowy		Maksymalnie 80A dla długotrwałej pracy, chwilowa wartość szczytowa 150A (5min)
	Maksymalne napięcie hybrydowego końca wyjściowego		80V
	Dwa wyjścia regulacji prędkości impulsu PWM		0 ~ 100% regulacja prędkości, sterowanie powietrzem chłodzącym Wentylator lub pompa obiegowa chłodzenia.
	Jedna moc wyjściowa nawilżania		Napięcie 5V, maksymalny prąd 5A
	Jedna moc wyjściowa wentylatora chłodzącego		Napięcie 12V ~ 36V, prąd maksymalny 10 A
	Moc wyjściowa jednej pompy wody obiegowej chłodzącej		Napięcie 12V ~ 36V, prąd maksymalny 10 A
	Moc wyjściowa jednokierunkowego zaworu elektromagnetycznego wlotu gazu kominowego		Napięcie 12V ~ 36V, prąd maksymalny 3A
	Moc wyjściowa jednokierunkowego zaworu elektromagnetycznego wylotu gazu kominowego		Napięcie 12V ~ 36V, prąd maksymalny 3A
	Moc wyjściowa obciążenia zewnętrznego		Napięcie 12V ~ 36V, prąd maksymalny 6A
	Moc wyjściowa sterowania lotem		Napięcie 12V ~ 48V, prąd maksymalny 3A
	Stand by port wyjściowy mocy		Maksymalny prąd 5A
	Dwa porty komunikacyjne		485/TTL
Wspieranie funkcji oprogramowania	Wyświetlacz: napięcie ogniwa paliwowego, prąd, moc wyjściowa i temperatura; Hybrydowy Elektryczny Napięcie ogniwa, prąd rozładowania ładowania i moc wyjściowa; Całkowita moc wyjściowa systemu; środowisko Temperatura i wilgotność; Prędkość wentylatora chłodzącego; Ciśnienie w zbiorniku wodoru i ciśnienie gazu w akumulatorze moc		Do wyboru ładowanie adaptacyjne stałoprądowe lub wydajnością ogniwa paliwowego, a maksymalny prąd ładowania to 25A (moduł ładowania wyposażony jest w wentylator chłodzący)
	Sterowanie: elektrozawory wlotowe i wylotowe gazu; Tryb ładowania i ładowania baterii dodatkowej Aktualna wartość, ustawienie stanu ładowania; Ustawienie prędkości wentylatora chłodzącego i warunków kontroli temperatury Naprawił; Ustawienie prędkości pompy wody chłodzącej i warunków kontroli temperatury; Czujnik ciśnienia gazu
Charakterystyka środowiskowa	Temperatura pracy		-45-60℃
	Wilgotność środowiska pracy		0-100%
	Wilgotność środowiska przechowywania		-75℃-75c
Parametry fizyczne	rozmiar		16012045mm
	Waga		480g

2.2.2 Butelka do przechowywania wodoru
Ciśnienie robocze	35MPa
tom	12L
rozmiar	D196*L532
waga	3.85 KG
dożywotni	Napompuj i opróżnij 500 razy

2.2.3 Zawór elektromagnetyczny
Napięcie znamionowe		DC24V
Prąd znamionowy		120+-15% mA
Zakres ciśnienia		0-90Kpa
moc		<2w
temperatura pracy		0C-55℃
waga		50g
dożywotni		Przełącz 100000 razy

2.2.4 Wentylator chłodzący
Moc znamionowa		57,6 W DC48 V/1,2 A
temperatura pracy		-20℃-70 ℃
prędkość		14900 obr/min
rozmiar		919138mm
Szybkość przepływu		5,1m3/min
hałas		40dB
dożywotni		70000h/40℃

2.2.5 Mały wentylator chłodzący układ sterowania
Moc znamionowa		1.44W DC24V/0.06A
prędkość		5000 obr/min
rozmiar		303010mm
waga		8g
hałas		16dB
dożywotni		28000h/40℃

3. Aplikacja produktu i zasada działania

Opracowanie zasilacza drona z ogniwem paliwowym PEM

(Działa w temperaturach od -10 do 45ºC)

Nasze moduły zasilania ogniw paliwowych do dronów (FCPM) są idealnym źródłem zasilania dla szerokiej gamy profesjonalnych zastosowań komercyjnych UAV, w tym inspekcji na morzu, UAV poszukiwawczo-ratowniczych, fotografii lotniczej i mapowania UAV, rolnictwa precyzyjnego UAV i innych.

Ogniwa paliwowe wykorzystują reakcje elektrochemiczne do wytwarzania energii elektrycznej bez spalania. Wodorowe ogniwa paliwowe łączą wodór z tlenem z powietrza, emitując jedynie ciepło i wodę jako produkty uboczne. Są bardziej wydajne niż silniki spalinowe iw przeciwieństwie do akumulatorów nie wymagają doładowania i będą działać tak długo, jak długo będą zasilane paliwem.

Nasze ogniwa paliwowe do dronów są chłodzone powietrzem, a ciepło ze stosu ogniw paliwowych jest kierowane do płyt chłodzących i usuwane przez kanały przepływu powietrza, co daje uproszczone i ekonomiczne rozwiązanie zasilania.

Jednym z głównych składników wodorowych ogniw paliwowych jest grafitPłyta bipolarna. W 2015 roku firma VET weszła w branżę ogniw paliwowych dzięki swoim zaletom produkcji grafitowych płyt bipolarnych. Założona firma Miami Advanced Material Technology Co., LTD.

Po latach badań i rozwoju, weterynarz ma dojrzałą technologię produkcji chłodzenia powietrzem 10w-6000w Wodorowe ogniwa paliwowe, UAV wodorowe ogniwo paliwowe 800w-3000w. Jeśli chodzi o największy problem z magazynowaniem energii nowej energii, wysunęliśmy pomysł, że PEM przekształca energię elektryczną energia w wodór do przechowywania, a wodorowe ogniwo paliwowe wytwarza energię elektryczną z wodorem. Może być połączona z energetyką fotowoltaiczną i hydroenergetyczną.
